PV-CC1500Vケーブル 8〜60sq（蓄電所・大電流向け）

商品説明

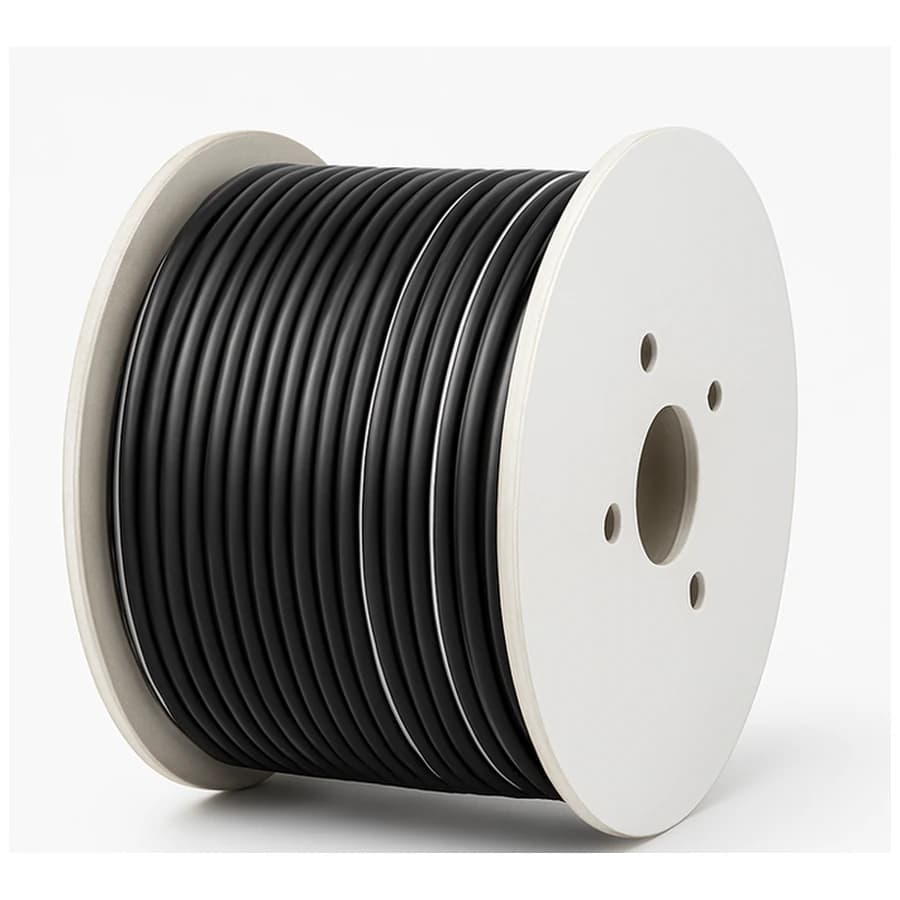

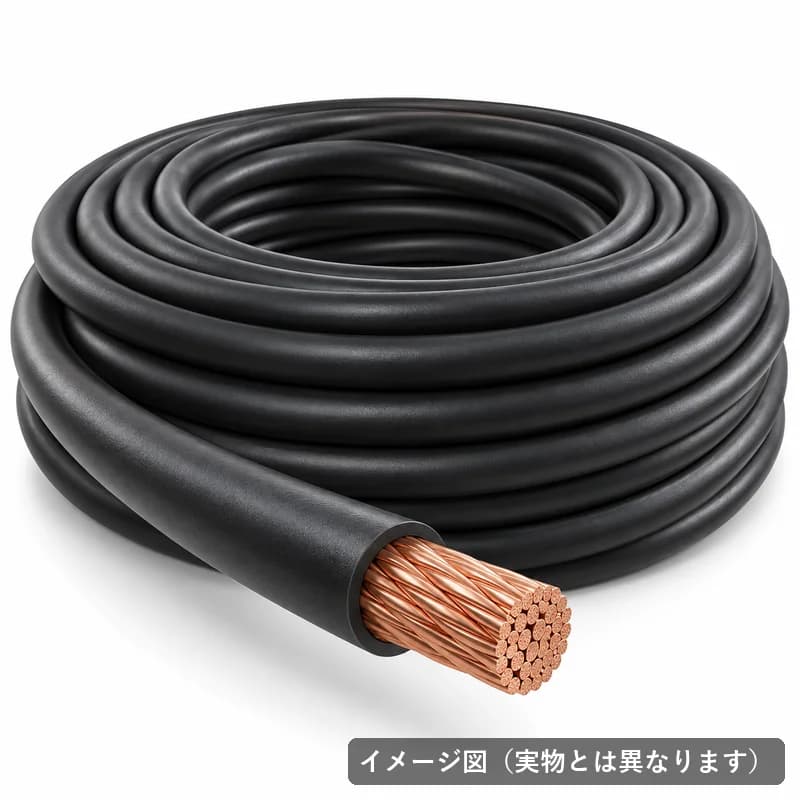

太陽光発電システム用として広く使われている PV-CC1500V ケーブルの、8sq〜60sq の大電流サイズです。JCS4517 に基づく S-JET 認証品で、導体最高許容温度は90℃。 2025年11月20日に施行された電気設備の技術基準の解釈の改正により、蓄電所においても、取扱者以外の者が立ち入らないような措置を講じた場所であれば、蓄電池に接続する高圧の直流電路にPVケーブルを使用できるようになりました（第46条第2項）。使用電圧は直流1,500V以下、導体は断面積60mm²以下という条件があります。60mm²は上限であり、実際のサイズは回路の電流から決めます。電池ラック単位の出線であれば8sq〜22sqで足りることも多く、集約してPCSへ向かう区間で38sq〜60sqになります。 電池ラック・クラスタから直流集電箱までの区間がこのサイズ帯に該当します。60sqを超える幹線側は高圧CV・CVTケーブルをご検討ください。 受注発注のため都度お見積りとなります。サイズ（例: 38sq）と数量（m）をご指定のうえ見積依頼をお送りください。 ※ 掲載写真はイメージです。サイズによりケーブル外径・ドラム寸法・1巻あたりの長さが異なります。

特徴

• JCS4517 に基づく S-JET 認証品・導体最高許容温度90℃・直流1,500V
• 2025年11月20日施行の電技解釈改正により、蓄電所の直流電路にも使用可能（第46条第2項）
• 対応サイズ: 8 / 14 / 22 / 38 / 60sq（許容電流 75A / 105A / 140A / 200A / 270A）
• 導体断面積60mm²が電技解釈上の上限。サイズは電流で決まり、8sq〜60sqを区間ごとに使い分ける
• 切売り（m単位）・受注発注。ドラム巻きで現場直送
